Изоляция DMD Prepreg

DMD Prepreg — это трёхслойный гибкий электроизоляционный материал, представляющий собой композит из:

  • Полиэфирной (PET) плёнки в качестве центрального слоя;
  • Полиестерного нетканого полотна с обеих сторон;
  • Пропитки термостойкой эпоксидной (B-stage) смолой, частично отверженной до полуготового состояния (prepreg), то есть готовой к последующей термообработке и отверждению в изделии.

Prepreg-технология обеспечивает материалу отличные свойства: после отверждения смола полностью полимеризуется, образуя плотную, однородную структуру с высокой диэлектрической прочностью и механической прочностью.

Оставить заявку
Технические характеристики (219.5 КБ)

Структура и термическая классификация

  • Трёхслойная конструкция (полиэфирная плёнка + нетканый материал с пропиткой смолы) — обеспечивает однородность и стабильность изоляции.
  • Класс термостойкости F (155 °C), Class H (180 °C).
  • B-стадия смолы позволяет материалу быть полуотверждённым и активироваться при нагреве.

Свойства и преимущества

Электрические свойства

  • Высокая диэлектрическая прочность — устойчивость к пробою при длительном воздействии напряжений.
  • Устойчивость к частичным разрядам благодаря плотной, однородной эпоксидной матрице.
  • Низкая диэлектрическая проницаемость — минимизирует потери в электрических цепях.

Тепловые свойства

  • Высокая термостойкость (класс F/H) позволяет эксплуатировать в перегретых условиях.
  • Низкое тепловое расширение и хорошая стабильность формы.

Механические и эксплуатационные

  • Механическая прочность — стабильность при намотке, изгибе и механических нагрузках.
  • Превосходная адгезия к меди/алюминию и другим изоляционным материалам при пропитке/вакуумной обработке.
  • Низкая усадка при термообработке, отсутствие пузырей.
  • Устойчивость к влаге, маслам и химическим воздействиям — важна для длительной эксплуатации в жёстких условиях.

Где применяется DMD Prepreg

Препреги в производстве трансформаторов

В конструкции современных трансформаторов изоляция играет ключевую роль. Любая неисправность изоляционного слоя может привести к пробою, потере энергии или даже аварийной ситуации. DMD Prepreg активно используется при изготовлении изоляционных прокладок, межвитковых и межобмоточных изоляционных систем.

Препрег обеспечивает:

  • высокую стойкость к электрическим нагрузкам;
  • устойчивость к термическим циклам (нагрев/охлаждение);
  • отличную адгезию к металлическим и изоляционным поверхностям;
  • стабильность геометрии после отверждения.

В результате трансформаторы с применением DMD Препрега отличаются долговечностью, отсутствием преждевременных пробоев и сниженным уровнем обслуживания. Межслойная изоляция обмоток трансформаторов (особенно сухих и распределительных cast-resin) — между витками и слоями.

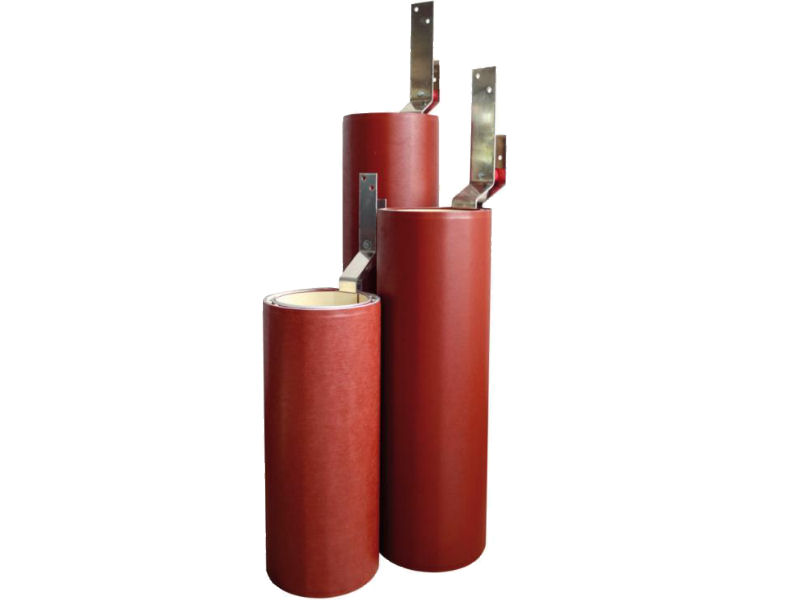

Применение в электродвигателях

Электродвигатели — это устройства, в которых изоляционные материалы испытывают одновременно механические, термические и электрические нагрузки. Обмотки статоров и роторов должны быть надёжно изолированы для предотвращения коротких замыканий и пробоев под воздействием переменного тока.

DMD Препрег используется:

  • в формованных паковках обмоток;
  • для изготовления межслойных изоляционных пластин;
  • как компонент высокотемпературной изоляции в электроизоляционных системах;
  • для усиления механических элементов.

Благодаря высокому уровню термостойкости и изоляционной прочности, двигатели, в которых применяется DMD Препрег, работают дольше и с меньшим риском отказов.

Другие электротехнические изделия

Помимо трансформаторов и электродвигателей, DMD Препрег применяется в:

  • генераторах и компенсаторах;
  • силовых фильтрах и реакторах;
  • высоковольтных распределительных устройствах;
  • элементах систем переключения и коммутации;
  • изоляционных панелях и конструкциях электрооборудования.
  • изоляция электромагнитов, реакторов, катушек дросселей.
  • компоненты электроники с повышенными требованиями по теплу и электрическому напряжению.

Его способность выдерживать интенсивные электрические и тепловые воздействия делает материал востребованным в высокоответственных электротехнических системах.

Итак, DMD Prepreg это:

✔ Баланс электрических и механических характеристик

✔ Высокая надёжность при высокой температуре

✔ Хорошая адгезия и совместимость с другими изоляционными системами

✔ Универсальность и простота обработки

✔ Экономичное решение для массового производства электрооборудования
