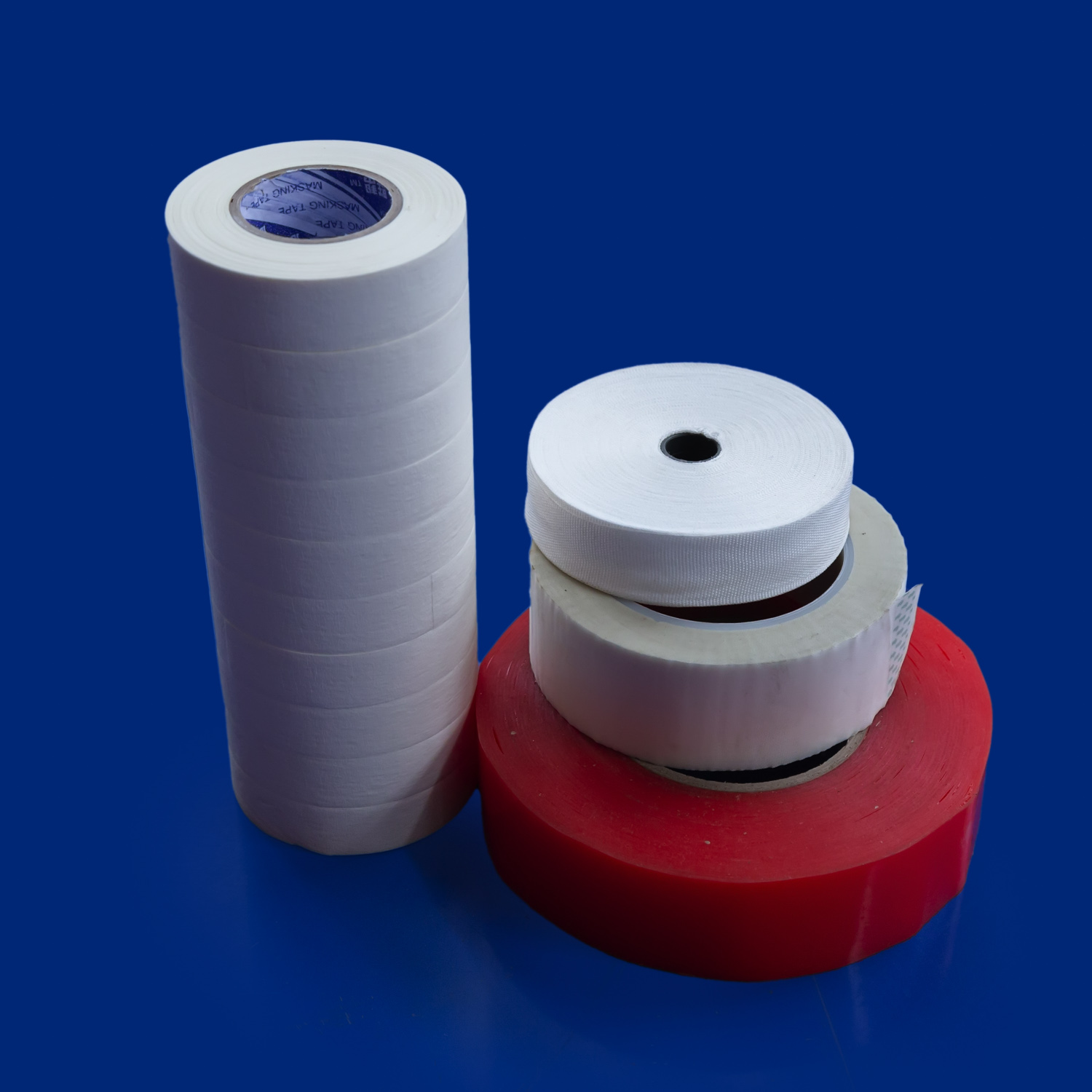

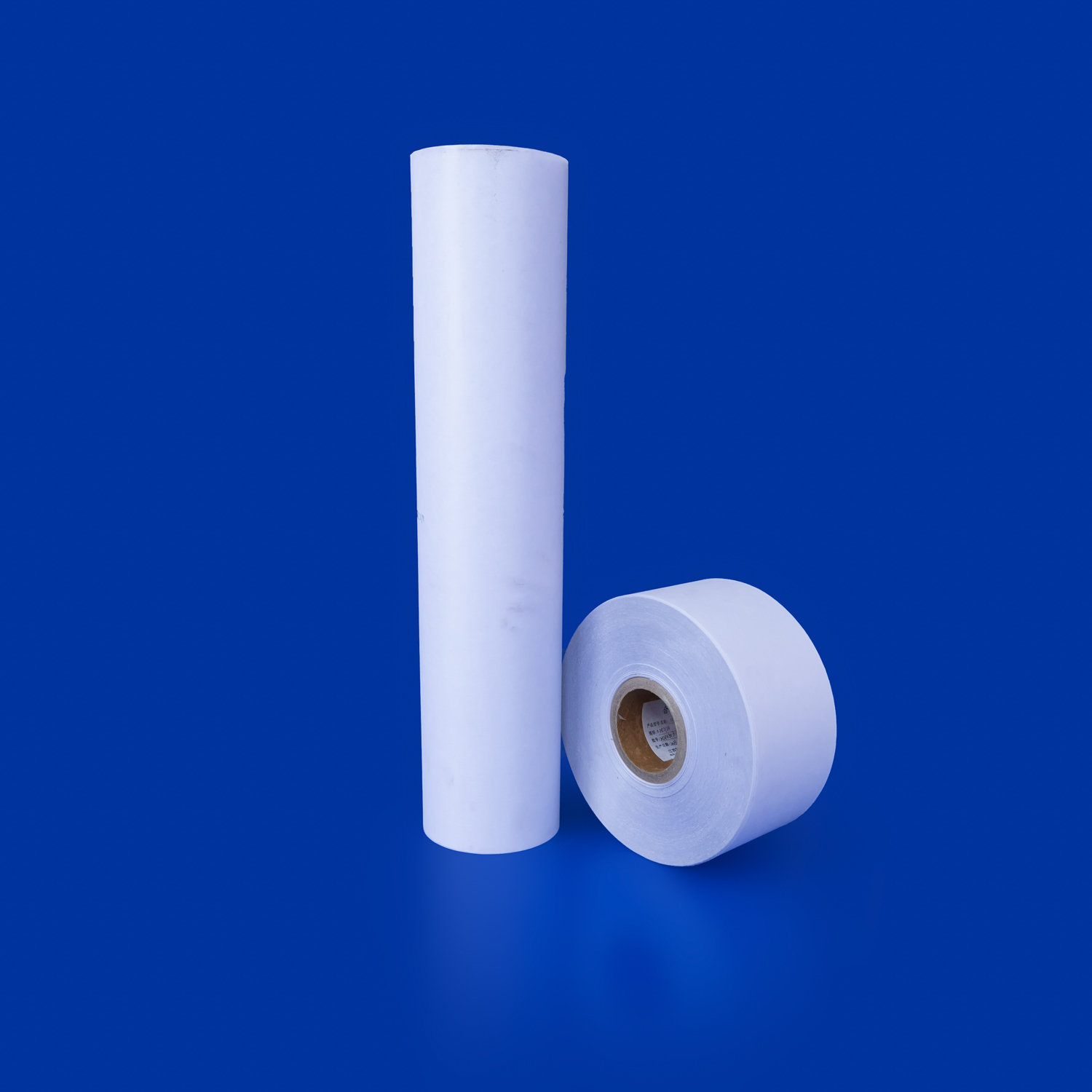

Изоляция DMD

Конструкция и свойства

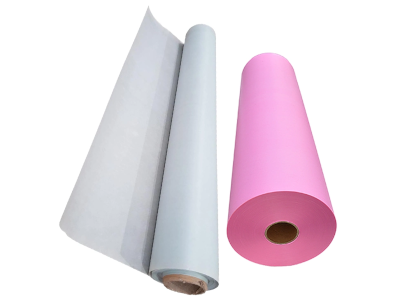

DMD представляет собой «сэндвич» из гибких и прочных слоёв:

1. Внешние слои (полиэфирный флизелин)
   • обеспечивают хорошую пропитку лаками и смолами;
   • повышают адгезию к обмоткам;
   • защищают внутреннюю плёнку от механических повреждений.
2. Внутренний слой (полиэфирная плёнка)
   • обеспечивает высокую электрическую прочность;
   • обладает отличными диэлектрическими характеристиками;
   • служит барьером от пробоя между слоями обмотки.

Основные характеристики:

• Класс нагревостойкости: B (130 °C), F (155 °C), H (180 °C) или выше (в зависимости от модификации).
• Высокая электрическая прочность.
• Устойчивость к маслам и трансформаторным жидкостям.
• Хорошая гибкость и устойчивость к разрыву.
• Отличная совместимость с пропиточными лаками.

Где применяется DMD

Материал используется в производстве и ремонте:

• силовых и распределительных трансформаторов;
• электродвигателей;
• генераторов;
• дросселей;
• катушек индуктивности;
• электротехнического оборудования среднего и низкого напряжения.

Наибольшее распространение DMD получил именно в трансформаторостроении.

Применение DMD в производстве трансформаторов

В трансформаторах DMD используется как межслойная, межфазная и корпусная изоляция.

1. Межслойная изоляция обмоток

В силовых трансформаторах обмотка состоит из множества витков и слоёв проводника. Между ними обязательно прокладывается изоляционный материал.

Роль DMD:

• предотвращает межвитковые и межслойные пробои;
• выдерживает высокие электрические напряжения;
• сохраняет форму при намотке;
• обеспечивает стабильную геометрию обмотки.

Благодаря гибкости материал легко укладывается между слоями без складок и повреждений.

2. Изоляция между обмотками (НН и ВН)

В трансформаторах присутствуют обмотки низкого (НН) и высокого (ВН) напряжения. DMD применяется для:

• создания барьера между разными уровнями напряжения;
• повышения электрической прочности конструкции;
• формирования изоляционных цилиндров и прокладок.

Особенно важно, что материал устойчив к воздействию трансформаторного масла и не теряет диэлектрические свойства при длительной эксплуатации.

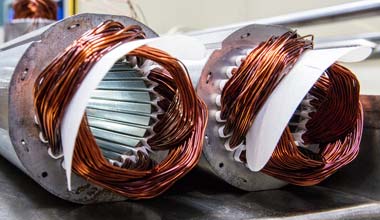

3. Изоляция пазов и торцов

В распределительных трансформаторах DMD используется для:

• изоляции выводов;
• формирования торцевых прокладок;
• защиты мест пайки и соединений.

Материал хорошо пропитывается лаком, что после сушки образует монолитную изоляционную систему.

4. Совместимость с вакуумной пропиткой

В производстве трансформаторов часто применяется вакуумно-нагнетательная пропитка (VPI-технология). DMD:

• отлично впитывает пропиточные составы;
• после полимеризации образует жёсткую и устойчивую систему;
• снижает риск частичных разрядов.

Это критически важно для повышения срока службы трансформатора.

Преимущества DMD в трансформаторостроении

✔ Высокая электрическая прочность

✔ Механическая устойчивость при намотке

✔ Совместимость с маслом и лаками

✔ Термостойкость

✔ Долговечность (срок службы более 20–30 лет при правильной эксплуатации)

Благодаря сочетанию этих свойств DMD стал стандартом для межслойной изоляции в распределительных и силовых трансформаторах мощностью от малых (до нескольких кВА) до крупных промышленных установок.

Вывод

DMD — это универсальный трёхслойный электроизоляционный материал на основе полиэфирной плёнки и нетканого волокна. Его основное назначение — обеспечение надёжной электрической и механической изоляции в электрооборудовании.

В трансформаторостроении DMD играет ключевую роль, так как от качества межслойной изоляции напрямую зависит:

• надёжность работы устройства,
• устойчивость к перегреву,
• срок службы оборудования,
• безопасность эксплуатации.

Именно поэтому DMD остаётся одним из наиболее востребованных изоляционных материалов в современной электротехнической промышленности.
